深圳市普利凯新材料股份有限公司，新三板股票代码：838637
环保型MMP替代PMA的应用测试系列报告（三）：其他性能对比
实验目的及条件
通过对比MMP与PMA对非极性溶剂的耐受性、热稳定性、水解等性能，分析二者在配方体系使用中的优劣。
实验数据分析
实验1：对非极性溶剂耐受性的测试
1.1 硝化棉+正庚烷测试
分别取样相同质量的 MMP 和 PMA 样品，按 1:1 比例分别加入等量的硝化棉，搅拌溶解，然后搅拌下缓慢滴加正庚烷，记录MMP与PMA样品变浑浊时加入正庚烷的重量。
结果显示：MMP的硝化棉样品可容忍35%的正庚烷，而PMA的硝化棉样品可容忍15%的正庚烷。

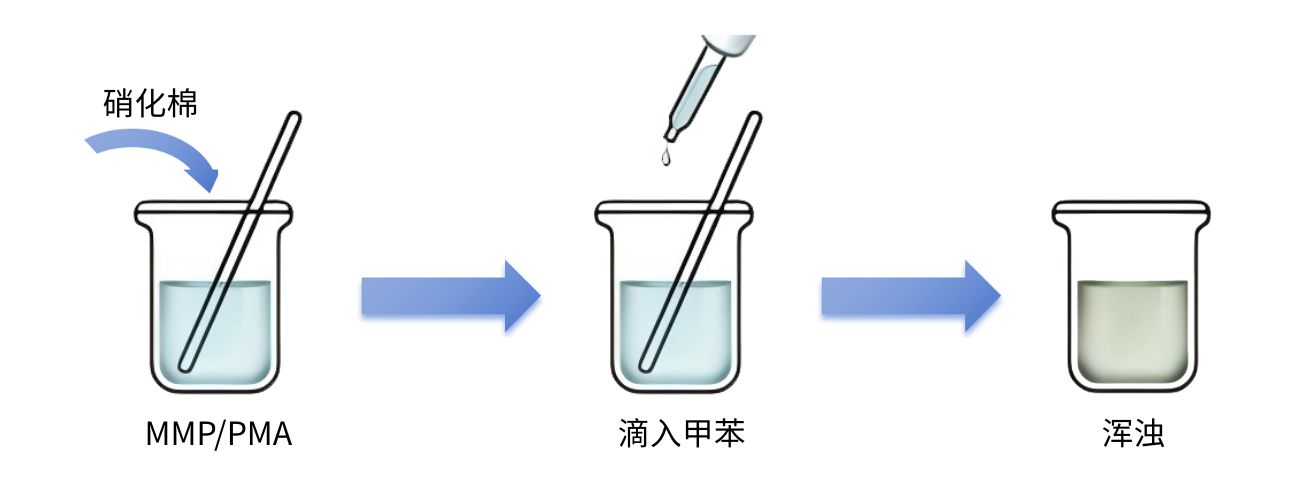

1.2 硝化棉+甲苯测试
分别取样相同质量的 MMP 和 PMA 样品，按 1:1 比例分别加入等量的硝化棉，搅拌溶解，然后搅拌下缓慢滴加甲苯，记录 MMP 与 PMA 样品变浑浊时加入甲苯的重量。
结果显示：MMP的硝化棉样品可容忍76%的甲苯，而 PMA的硝化棉样品可容忍30%的甲苯。
1.3 实验小结
- MMP的硝化棉样品对正庚烷的忍耐力是PMA硝化棉样品的2.3倍。
- MMP的硝化棉样品对甲苯的忍耐力是PMA硝化棉样品的2.5倍。
- 很明显，MMP比PMA对非极性溶剂的耐受性强。因此MMP比PMA有更广泛的适配性。
- 在应用中，使用MMP作为溶剂，能够在配方体系中添加更多的低成本溶剂，从而降低配方的整体成本。
实验2：稳定性测试

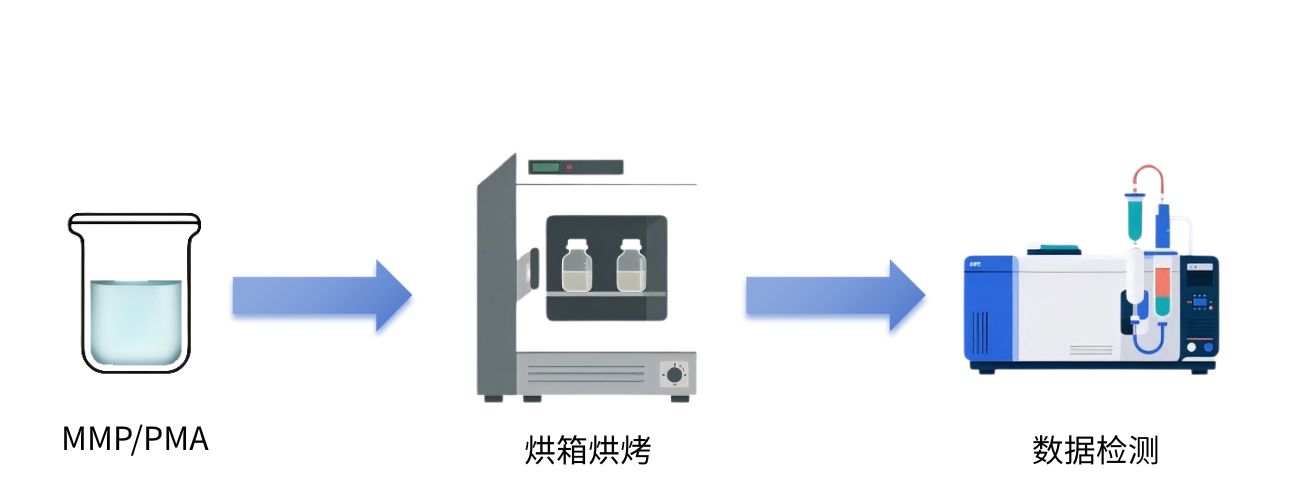

2.1 热稳定性测试
取样相同质量的 MMP与PMA 样品同时放置于50℃，70℃，80℃，90℃的烘箱中烘烤48h和72h对比热稳定性。
实验数据表明：
同样温度条件下，PMA与MMP热稳定性基本相同。
2.2 水解实验
取样相同质量的MMP与PMA样品分别加入4%的水和加水至饱和状态后同时放置于40℃的烘箱中烘烤48h。
实验数据表明：
- 加水至饱和状态下的MMP和PMA均能抑制水解，酸值比不饱和状态样品的变化小； 在饱和状态下，MMP酸值比PMA变化大，稳定性差。
- 在不饱和状态下（加入4%的水），MMP比PMA酸值变化小，稳定性好。
- MMP比PMA吸水性强，少量水存在时不易水解。
实验结论
测试了3-甲氧基丙酸甲酯（MMP）、丙二醇甲醚醋酸酯（PMA）对非极性溶剂的耐受性。结果表明，MMP对于非极性溶剂的耐受性远强于PMA，因此具备了比PMA更广泛的适配性。在应用中，使用MMP作为溶剂，能够在配方体系中添加更多的低成本溶剂，从而降低配方的整体成本。
测试了MMP与PMA热稳定性和水解情况。同样温度条件下，PMA与MMP热稳定性基本相同；加水至饱和状态下的MMP和PMA均能抑制水解；在不饱和状态下（加入 4%的水），MMP比PMA酸值变化小，稳定性更好。
相关知识
溶剂广泛应用于涂料油墨行业，起到将涂料中的许多成分如活性组分、聚合物树脂、颜料等进行溶解作用，便于涂料容易运输和施工应用。由于溶剂在涂料成膜过程中逸出进入大气污染环境，目前全世界对涂料行业溶剂的排放实施越来越严格的环保限制和法规要求，从而减少挥发性有机化合物（VOC）向大气中的释放。因此开发具有更强溶解能力和低毒无毒的新型溶剂，从而在整体上减少溶剂用量的压力越来越大。
醇醚类和醇醚酯类含氧溶剂，相对于传统的单一酯类或醚类溶剂，通常具有更高的溶解性。因为该类型溶剂将醚与醇二者或醚与酯二者的溶解特性结合起来，具有更多适用性。丙二醇甲醚醋酸酯（PMA）就是一个优异的醚酯类溶剂，己经广泛在涂料油墨行业应用。随着研发的深入，现在又开发出了能够替代（PMA）的更优异的 3-甲氧基丙酸甲酯（MMP）。本实验将 3-甲氧基丙酸甲酯（MMP）与丙二醇甲醚醋酸酯（PMA）的各项特性以及在涂料应用中进行对比研究并分析。
了解更多功能溶剂相关信息，请点击普利凯MMP溶剂
